Le nuage de points 3D, c’est quoi ? Comment l’exploiter ?

Table des matières

Découvrez ce qu’est un nuage de points 3D, comment l’utiliser. Explorez ses applications, la modélisation Scan to BIM et les innovations futures.

Qu’est-ce qu’un nuage de points 3D ?

Un nuage de points 3D est une collection de points positionnés dans l’espace tridimensionnel. Chaque point a des coordonnées X, Y et Z. Ces coordonnées représentent la position du point dans l’espace.

Les nuages de points 3D sont souvent générés par des scanners laser ou des caméras 3D. Ils capturent des données précises sur la forme et la surface des objets. Ces données sont ensuite utilisées pour créer des modèles numériques détaillés.

Le fonctionnement d’un nuage de points 3D repose sur la capture de milliers, voire de millions de points. Chaque point est mesuré avec une grande précision. Ces mesures sont ensuite combinées pour former une représentation fidèle de l’objet scanné.

Pour illustrer, imaginez scanner un bâtiment avec un laser. Chaque impulsion laser mesure une distance et une position. Ces mesures collectées forment un nuage de points qui représente le bâtiment en 3D.

Les nuages de points 3D peuvent être exploités dans divers domaines. Ils sont utilisés en architecture pour la modélisation de bâtiments. Ils sont aussi utilisés en archéologie pour documenter des sites historiques. Ou tout simplement pour créer des visites virtuelles de musées, de magasins ou d’un monument.

Un nuage de points 3D est donc une méthode précise pour capturer et représenter des objets en trois dimensions. Il est basé sur des mesures détaillées de points dans l’espace. Cette technologie permet des applications variées et innovantes.

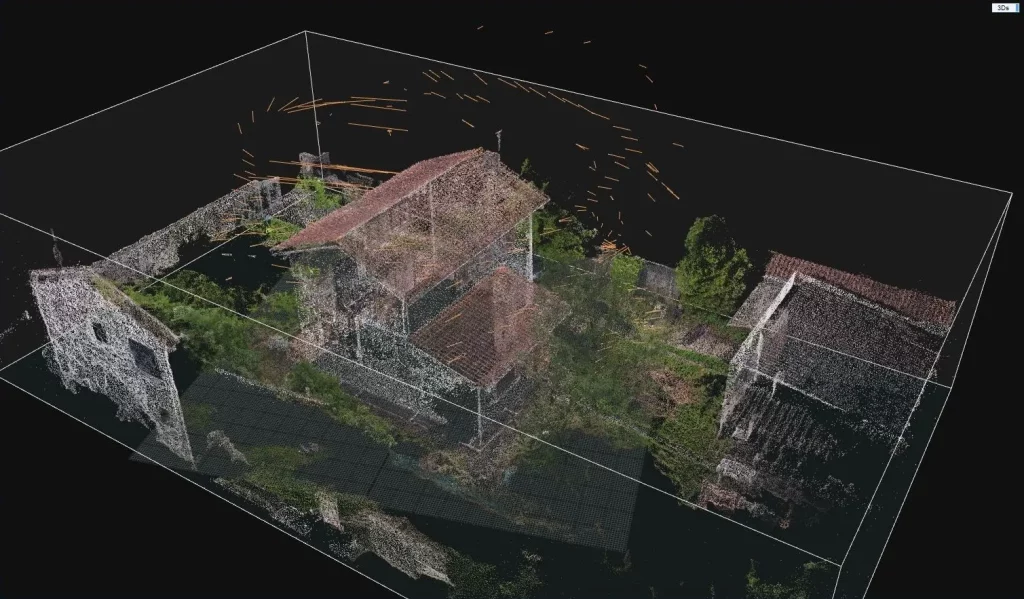

Qu'est-ce qu'un nuage de points 3d

Comment obtenir un nuage de points 3D ?

Concrètement, comment peut-on obtenir un nuage de points qui permettra de créer une visite virtuelle ? Il existe plusieurs techniques. Les deux principales sont la lasergrammétrie et la photogrammétrie.

Lasergrammétrie (Scanners laser 3D)

La lasergrammétrie utilise des scanners laser 3D pour capturer des nuages de points. Un scanner laser 3D émet des impulsions lumineuses qui rebondissent sur les surfaces environnantes.

Le temps que met chaque impulsion à revenir permet de calculer la distance et de positionner chaque point dans l’espace. Cette méthode est extrêmement précise et rapide, idéale pour des environnements complexes et détaillés.

Photogrammétrie

La photogrammétrie, quant à elle, utilise des photos pour créer des nuages de points. On prend de nombreuses photos d’un objet ou d’une scène sous différents angles.

Un logiciel spécial analyse ces images et déduit la position de chaque point dans l’espace. Cette méthode est plus accessible et moins coûteuse que la lasergrammétrie, mais peut être moins précise.

Scanner statique vs Scanner dynamique

Les scanners laser peuvent être statiques ou dynamiques.

Un scanner statique est fixé à un endroit et prend des mesures précises depuis une seule position. Il est idéal pour des scans détaillés et de haute précision.

Un scanner dynamique, par contre, est mobile et peut être déplacé autour de l’objet ou de la scène. Cela permet de capturer des données rapidement et de couvrir de grandes surfaces, mais avec une précision potentiellement moindre.

En utilisant ces technologies, on peut obtenir des nuages de points détaillés pour créer des visites virtuelles immersives et réalistes.

Les différents types de nuages de points 3D

Les nuages de points 3D peuvent être classés en différentes catégories selon leur structure et leur traitement.

Nuage de points isolés

Un nuage de points isolés se compose de points individuels sans aucune connexion entre eux. Chaque point est indépendant et représente une position précise dans l’espace. Ce type de nuage est souvent le résultat brut d’un scanner 3D ou d’un processus de photogrammétrie.

Bien qu’ils soient très détaillés, les nuages de points isolés nécessitent souvent un traitement supplémentaire pour être utilisés dans des applications comme les visites virtuelles.

Nuage de points unifiés

Un nuage de points unifiés est une version traitée et optimisée d’un nuage de points isolés. Les points redondants ou inutiles sont supprimés, et les points restants sont alignés pour créer une représentation cohérente de l’objet ou de la scène scannée.

Ce processus d’unification améliore la précision et la qualité du nuage de points, le rendant plus utile pour des applications précises comme la modélisation 3D et les simulations virtuelles.

Colorisation des nuages de points

La colorisation des nuages de points ajoute des informations de couleur à chaque point, basées sur des photos ou des capteurs RGB. Cette technique permet de créer des modèles 3D plus réalistes et visuellement informatifs.

Les couleurs aident à mieux comprendre les surfaces et les textures des objets scannés, ce qui est particulièrement utile pour des applications comme l’architecture, le patrimoine culturel et les jeux vidéo. La colorisation peut être appliquée aussi bien à des nuages de points isolés qu’à des nuages de points unifiés.

Les différents types de nuages de points, isolés ou unifiés, et leur colorisation, offrent des options variées pour créer des représentations 3D précises et réalistes.

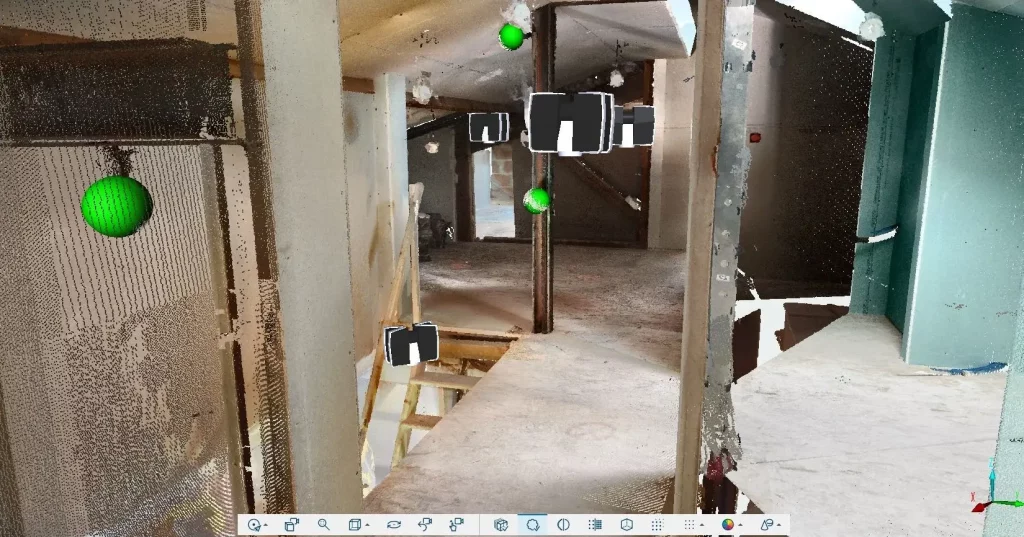

Les différents types de nuages de points 3d

Applications et usages du nuage de points 3D

Grâce à leur précision et à leur richesse en données, les nuages de points 3D sont devenus essentiels dans divers domaines, dont voici quelques applications majeures…

Dessiner un plan 2D sur la base du nuage de points 3D

L’une des applications courantes des nuages de points 3D est la génération de plans 2D détaillés. En capturant des données précises sur la topographie d’un site ou la structure d’un bâtiment, les nuages de points permettent de créer des plans 2D avec une précision inégalée.

Les architectes et les ingénieurs utilisent ces plans pour concevoir des structures, effectuer des analyses de faisabilité et documenter les projets existants. Cette méthode réduit les erreurs, améliore l’efficacité et garantit que les plans sont basés sur des données réelles et précises.

Détection de clash et mise à jour d’une maquette numérique 3D / BIM

Dans le domaine de la modélisation des informations du bâtiment (BIM), les nuages de points 3D jouent un rôle crucial dans la détection des clashes et la mise à jour des maquettes BIM numériques.

En intégrant des nuages de points dans un modèle BIM, les professionnels peuvent identifier les interférences entre différents systèmes (par exemple, plomberie, électricité et structure). Cela permet de résoudre les problèmes avant la construction, réduisant ainsi les coûts et les délais.

De plus, les nuages de points facilitent la mise à jour des maquettes BIM numériques en fournissant une représentation précise de l’état actuel d’une structure.

Réalité virtuelle et nuage de points 3D

Les nuages de points 3D sont également utilisés dans la réalité virtuelle (RV) pour créer des environnements immersifs et interactifs. En convertissant les nuages de points en modèles 3D réalistes, les développeurs peuvent créer des simulations virtuelles pour la formation, la planification et la visualisation.

Par exemple, dans l’industrie du patrimoine, les sites historiques peuvent être scannés et recréés en réalité virtuelle, permettant aux utilisateurs de les explorer sans les contraintes physiques.

Cette technologie trouve également des applications dans l’immobilier, où les acheteurs potentiels peuvent visiter des propriétés virtuellement avant de se déplacer physiquement.

Modélisation 3D en Scan to Bim

Le Scan to BIM (Building Information Modeling) est un processus qui consiste à utiliser des technologies de numérisation laser 3D pour capturer des données précises d’un environnement bâti et les convertir en modèles BIM.

Ce processus est essentiel car il permet de créer des représentations numériques fidèles de structures existantes, facilitant ainsi la gestion et la planification des projets de rénovation, de restauration ou de maintenance.

Étapes de la modélisation : Processus détaillé de la modélisation à partir des nuages de points 3D

  1. Capture des données : La première étape consiste à scanner le site avec un scanner laser 3D, qui génère un nuage de points détaillé en capturant des millions de points dans l’espace.
  2. Traitement des données : Les données brutes du scan sont ensuite importées dans un logiciel de traitement de nuages de points pour être nettoyées et alignées, afin de corriger les erreurs et d’assembler différents scans en un modèle unifié.
  3. Conversion en modèle BIM : Les points du nuage sont utilisés comme référence pour créer des éléments BIM. Les murs, sols, toits, fenêtres et autres éléments architecturaux sont modélisés à partir des données du nuage de points.
  4. Validation et optimisation : Le modèle BIM est vérifié pour s’assurer de sa précision par rapport au nuage de points d’origine. Des ajustements sont effectués pour corriger toute incohérence.
  5. Documentation : Une fois validé, le modèle BIM peut être utilisé pour générer des dessins techniques, des plans et d’autres documents nécessaires pour la planification et la construction.

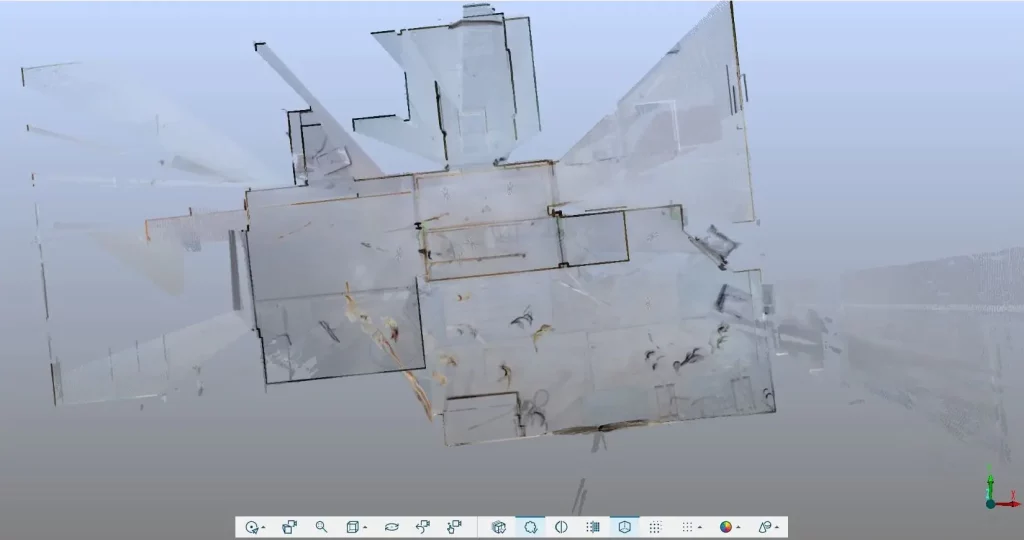

Modélisation 3D en scan to Bim

Logiciels compatibles avec les nuages de points

Plusieurs logiciels sont compatibles avec les nuages de points pour la création de modèles BIM. Les principaux incluent :

  • Revit : Un des logiciels les plus utilisés pour la modélisation BIM, permettant l’importation et la manipulation de nuages de points pour créer des modèles détaillés.
  • AutoCAD : Utilisé pour la conversion des nuages de points en dessins techniques 2D et 3D.
  • Navisworks : Permet la coordination des modèles et la détection des conflits en utilisant des nuages de points.
  • Cyclone : Spécifiquement conçu pour le traitement des données de scan laser et leur conversion en modèles BIM.

Ces logiciels facilitent la transition des données de scan à des modèles BIM précis, améliorant ainsi l’efficacité et la précision des projets de construction et de rénovation.

Nos services de nuages de points pour les architectes d’intérieur

Chez VR Interactive, nous proposons des services complets de nuages de points spécialement conçus pour les architectes d’intérieur. Notre expertise dans la capture et la modélisation 3D nous permet de fournir des données précises et détaillées, facilitant ainsi la réalisation de projets d’aménagement intérieur de haute qualité.

Présentation des services de VR Interactive

Nous utilisons des technologies de pointe pour scanner des espaces intérieurs, générant des nuages de points 3D qui capturent chaque détail avec une précision millimétrique. Nos services incluent :

  • Scans 3D détaillés : Utilisation de scanners laser pour capturer des environnements intérieurs.
  • Modélisation BIM : Conversion des nuages de points en modèles BIM prêts à être utilisés pour la conception.
  • Visites virtuelles : Création de visites virtuelles interactives à partir des modèles 3D, permettant une immersion totale.
  • Plans et dessins techniques : Génération de plans 2D et de dessins techniques précis à partir des données scannées.

Avantages pour les architectes d’intérieur

Nos services offrent plusieurs avantages pour les architectes d’intérieur :

  • Précision et fiabilité : Les scans 3D fournissent des données exactes, réduisant les erreurs et assurant des bases solides pour la conception.
  • Gain de temps : La modélisation rapide des espaces existants permet de commencer les projets plus rapidement, sans nécessiter de relevés manuels longs et fastidieux.
  • Visualisation améliorée : Les visites virtuelles et les modèles 3D interactifs permettent aux clients de visualiser les concepts de manière réaliste, facilitant la prise de décision.
  • Flexibilité dans la conception : Les modèles BIM permettent de tester différentes idées de design facilement et d’ajuster les plans en fonction des besoins et des retours des clients.

En intégrant nos services de nuages de points 3D dans leur processus de travail, les architectes d’intérieur peuvent offrir des solutions de conception innovantes et précises, tout en optimisant leur efficacité et leur créativité.–
