Quand on parle de modélisation 3D (et donc de visites virtuelles), on parle forcément de Scan to BIM. Ce processus de modélisation peut paraitre complexe mais c’est « simplement » ce qui permet de passer d’un nuage de points à une maquette BIM. Vous avez besoin d’éclaircissements ? Pas de panique, VR Interactive, expert en numérisation laser 3D, est là pour vous aider.
Qu’est-ce que le Scan to BIM ?
Le Scan to BIM combine deux éléments essentiels : la numérisation 3D (scan) et la modélisation de l’information du bâtiment (BIM).
Le scan désigne le processus de capture d’un bâtiment existant à l’aide de technologies comme la lasergrammétrie ou la photogrammétrie, qui créent un nuage de points extrêmement précis, représentant en 3D les surfaces et volumes du bâtiment.
Le BIM, quant à lui, est une méthode de gestion et de modélisation des informations d’un bâtiment tout au long de son cycle de vie, intégrant des données physiques et fonctionnelles dans un modèle numérique.
Le Scan to BIM est donc un processus qui consiste à modéliser un bâtiment en se basant sur un nuage de points, c’est-à-dire une empreinte 3D.
Cette méthode permet de capturer l’intérieur et/ou l’extérieur d’un bâtiment avec une précision millimétrique, créant ainsi une représentation numérique fidèle du site réel.
Deux types d’utilisation pour le scan-to-BIM
Le Scan to BIM est principalement utilisé dans deux types de projets.
Le premier consiste en la création d’une maquette numérique à partir de zéro. Les données capturées par le scanner sont utilisées pour modéliser l’ensemble des dimensions et des volumes du bâtiment, permettant ainsi de créer un modèle virtuel précis pour la conception ou la rénovation.
Le second type d’application concerne la mise à jour d’une maquette numérique existante. Dans ce cas, le nuage de points est importé dans une maquette BIM déjà en place, afin de détecter les différences entre les deux versions du bâtiment.
Cette détection de conflits, appelée « clash detection », permet d’apporter les corrections nécessaires en fonction de la réalité relevée sur le terrain.
Domaines d’application
Le Scan to BIM est particulièrement utile pour la rénovation de bâtiments anciens dont les plans sont incomplets, ainsi que pour la gestion de patrimoine, où la précision des données permet de mieux planifier les interventions ou les travaux de maintenance.
Pour valoriser vos projets avec des visites virtuelles ou des modélisations précises, VR Interactive vous accompagne avec ses solutions de numérisation 3D et de visites immersives.
Les étapes clés d’un projet Scan to BIM
Un projet Scan to BIM se compose de plusieurs étapes clés qui garantissent la réussite de la transformation d’un bâtiment réel en modèle numérique. Ces étapes permettent de capturer des données précises et de les traduire en une maquette numérique exploitable pour la conception, la gestion ou la rénovation.
Voyons de plus près les trois principales étapes : l’acquisition des données, le traitement des nuages de points, et la création du modèle BIM.
Acquisition des données par scanner 3D
La première étape d’un projet Scan to BIM est la capture des données. Ce processus utilise des technologies de numérisation 3D telles que la lasergrammétrie et la photogrammétrie.
Ces technologies permettent de scanner l’intérieur et/ou l’extérieur d’un bâtiment en capturant un grand nombre de points dans l’espace. Le scanner laser, par exemple, envoie des faisceaux lumineux qui rebondissent sur les surfaces et reviennent au capteur. Il en résulte un nuage de points qui représente fidèlement la géométrie du bâtiment avec une précision centimétrique. Ce nuage est une empreinte numérique tridimensionnelle qui constitue la base de la modélisation BIM.
Traitement des nuages de points
Une fois les données capturées, elles doivent être traitées et nettoyées pour en faire un livrable exploitable.
Le nuage de points brut est souvent volumineux et peut contenir des erreurs ou des artefacts dus à des conditions de scan imparfaites. Cette étape consiste à affiner les données, en supprimant les points erronés, en regroupant les informations et en rendant le nuage de points plus maniable pour l’étape suivante.
Une attention particulière est portée à la précision des données, car elles serviront de fondation pour la création du modèle BIM. Le traitement des nuages de points garantit que les informations obtenues sont précises, utilisables, et compatibles avec les outils de modélisation.

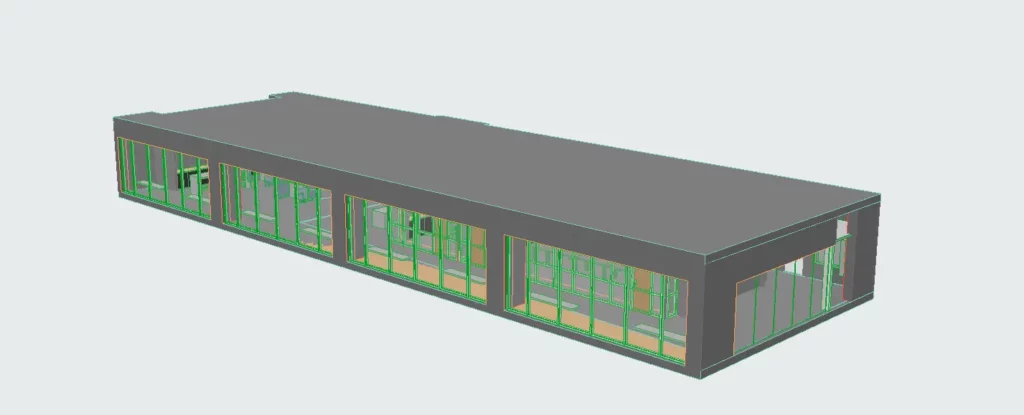

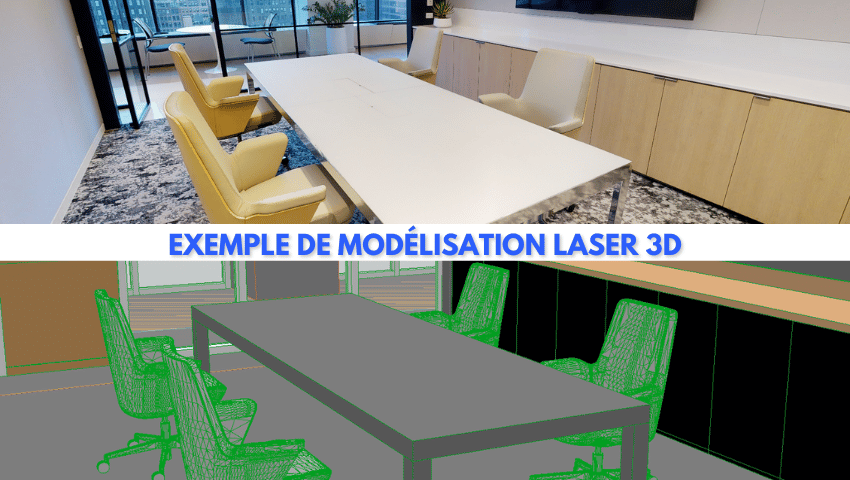

Création du modèle BIM
La dernière étape du processus Scan to BIM est la modélisation du bâtiment dans un logiciel BIM tel que Revit ou ArchiCAD.
À partir des données du nuage de points, une maquette numérique est créée. Cette modélisation ne se limite pas à une simple représentation géométrique ; elle intègre également des informations fonctionnelles et techniques du bâtiment. Cela peut inclure des détails sur les matériaux utilisés, la disposition des pièces ou des systèmes techniques comme la plomberie ou l’électricité.
Le modèle BIM devient ainsi un jumeau numérique précis du bâtiment physique. Il est utilisé tout au long du cycle de vie du bâtiment pour la planification, la conception, la construction et la maintenance. La maquette peut être mise à jour au fur et à mesure des évolutions, garantissant ainsi une gestion précise du bâtiment.
Ces étapes permettent de transformer efficacement un bâtiment existant en un modèle numérique complet et fonctionnel. Le processus Scan to BIM est particulièrement utile pour les projets de rénovation ou de restauration, où les plans sont souvent incomplets ou inexistants.
Vous souhaitez moderniser vos projets avec des technologies de pointe comme les visites virtuelles ou la numérisation 3D ?
VR Interactive propose des solutions adaptées à vos besoins pour valoriser vos bâtiments !

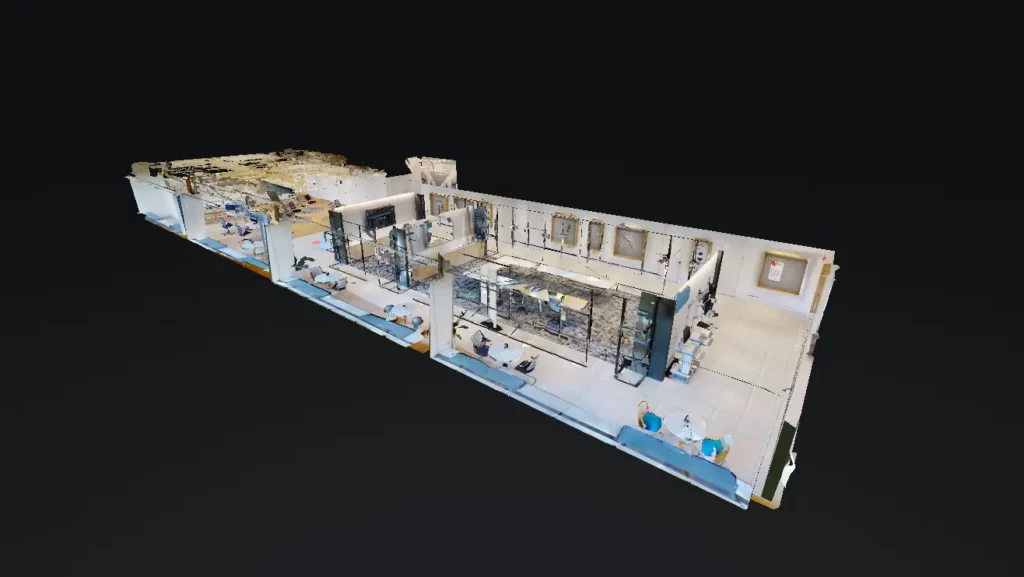

Technologies et outils pour réussir un Scan to BIM
Pour réussir un projet Scan to BIM, il est essentiel d’utiliser les technologies et outils adaptés afin de garantir la précision des données et l’efficacité du processus.
Voici les principales technologies et outils nécessaires pour mener à bien un projet de numérisation 3D vers BIM :
- Lasergrammétrie (Scanner laser 3D) : cette technologie utilise des faisceaux laser pour mesurer et capturer les points dans l’espace avec une précision millimétrique. Elle permet de créer des nuages de points détaillés qui servent de base à la modélisation BIM.
- Photogrammétrie : utilisant des photographies prises sous différents angles, la photogrammétrie reconstitue un modèle 3D à partir de ces images. Bien que moins précise que le scanner laser, cette méthode est utile pour compléter la numérisation des zones difficiles d’accès.
- Traitement des nuages de points : après la capture des données, les nuages de points sont nettoyés et optimisés grâce à des logiciels spécialisés adaptés à vos besoins. Ce processus assure une qualité optimale des données pour une intégration parfaite dans les outils BIM, garantissant des résultats exploitables pour la modélisation.
- Logiciels BIM (Revit, ArchiCAD) : ces logiciels permettent de transformer les nuages de points en maquettes numériques détaillées. Ils sont indispensables pour la modélisation des bâtiments et l’intégration de toutes les informations techniques et géométriques.
VR Interactive maitrise parfaitement toutes ces technologies et tous ces outils. En les combinant, nos équipes vous garantissent un Scan to BIM précis, rapide et efficace, qui facilite la gestion des projets de construction ou de rénovation.
Quels avantages à utiliser le Scan to BIM ?
Le Scan to BIM est une méthode essentielle pour les projets de construction, de rénovation et de gestion de patrimoine, offrant plusieurs avantages clés.
Le premier avantage est la précision millimétrique des données capturées grâce à des technologies avancées comme la lasergrammétrie et la photogrammétrie. Cette précision garantit une maquette numérique fidèle, minimisant les erreurs de conception et de coordination entre les équipes.
En permettant la détection des erreurs en amont, le Scan to BIM aide également à réduire les coûts en évitant les modifications coûteuses en cours de projet. De plus, l’automatisation de tâches comme la détection des conflits (clash detection) permet de prévenir les reprises imprévues.
La rapidité est un autre atout majeur : les scanners 3D remplacent les relevés manuels longs, accélérant ainsi la capture des données et, par conséquent, la livraison du projet.
Le Scan to BIM offre une grande flexibilité, permettant de mettre à jour facilement la maquette en fonction des évolutions sur le terrain, pour un modèle toujours fidèle à la réalité.
Pourquoi choisir nos services Scan to bim ?
Chez VR Interactive, nous prposons des services de Scan to BIM adaptés aux besoins des architectes.
Notre expertise en relevé 3D et en modélisation nous permet de fournir des données précises et détaillées, indispensables à la réalisation de projets architecturaux complexes.
Pour cela, nous sommes équipés de la Matterport Pro 3, pour capturer avec précision chaque détail d’un bâtiment.
Grâce à cette expertise et nos scanners laser haute précision, nous générons des nuages de points détaillés, constituant une base fiable pour la création de maquettes BIM. Ces modèles peuvent ensuite être utilisés directement dans des logiciels comme Revit ou ArchiCAD, facilitant ainsi la conception ou la gestion de vos projets.
En combinant notre savoir-faire en numérisation 3D pour des relevés intérieurs et extérieurs avec des outils de modélisation performants, nous vous garantissons des résultats précis et exploitables dès la première phase.
Avantages du Scan-to-BIM pour les architectes
- Précision millimétrique : Nos relevés garantissent une exactitude optimale, réduisant considérablement les risques d’erreurs et facilitant la prise de décision en phase de conception.
- Gain de temps : Grâce à nos outils de numérisation, vous évitez les relevés manuels fastidieux, ce qui accélère le démarrage de vos projets.
- Flexibilité dans la conception : Nos modèles BIM vous permettent de tester facilement différentes idées de design et d’ajuster vos plans en fonction des retours de vos clients.
- Visualisation immersive : Nous proposons des visites virtuelles interactives qui permettent à vos clients de se projeter dans leurs futurs espaces, facilitant ainsi les échanges et la validation des concepts.
Contactez VR Interactive dès aujourd’hui pour discuter de la façon dont nos services Scan to BIM peuvent valoriser vos projets.
