3D BIM Model : outil pour optimiser vos projets

Un modèle BIM 3D (Building Information Modeling) est une représentation numérique en trois dimensions d’un bâtiment, intégrant des informations clés sur ses composants et matériaux. Ce modèle permet de visualiser et de gérer les différentes phases d’un projet, en offrant une base de travail essentielle. Mais pourquoi cette modélisation est-elle devenue un incontournable ?

Dans cet article, nous allons explorer comment le modèle BIM 3D, même dans sa forme simplifiée, révolutionne et facilite la collaboration entre les parties prenantes, le tout en réduisant les erreurs et en offrant des économies de temps et de coûts.

Vous découvrirez également pourquoi faire appel à des professionnels spécialisés dans les maquettes digitales comme nous pour transformer vos projets.

Qu’est-ce qu’un 3D BIM Model ?

Un 3D BIM Model est une représentation numérique d’un bâtiment, intégrant des données sur ses volumes, structures, et matériaux. Contrairement aux plans 2D, il ne se limite pas à la visualisation, mais contient des informations essentielles pour la gestion du projet. Ce modèle centralise toutes les données, permettant aux différents acteurs (architectes, ingénieurs, etc.) de collaborer efficacement sur une base unique.

Le modèle évolue tout au long du projet, de la conception à la construction, facilitant la coordination et réduisant les erreurs.

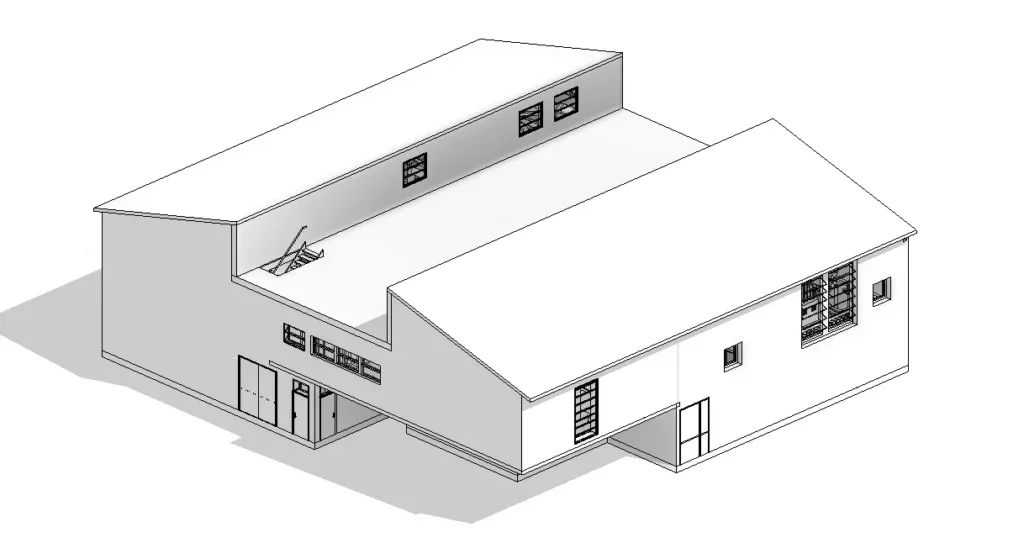

Les étapes de création d’un 3D BIM model

La création d’un modèle BIM 3D suit un processus structuré qui garantit l’intégration des données de base nécessaires à la conception des espaces. Ce processus se déroule généralement en plusieurs étapes :

1. Captation des données : Scan to BIM

La première étape consiste à capturer les données physiques du bâtiment ou de l’espace existant à l’aide de technologies telles que les relevés laser 3D ou la photogrammétrie. Ces outils génèrent un nuage de points extrêmement précis, permettant de reproduire fidèlement les dimensions et les caractéristiques de l’espace dans un environnement numérique. Ces données brutes sont ensuite transformées en une maquette 3D initiale, qui servira de base pour la modélisation.

2. Création du modèle BIM 3D

Une fois les données captées, elles sont intégrées dans un logiciel de modélisation comme Revit, ArchiCAD ou d’autres outils spécialisés dans le BIM. À cette étape, le modèle 3D prend forme en incluant les éléments architecturaux de base tels que les murs, les cloisons, les ouvertures (portes et fenêtres) et d’autres composants structurels majeurs. Ce modèle numérique simplifié est ensuite utilisé pour visualiser les volumes et définir les principes d’aménagement intérieur.

3. Ajout des objets BIM

Le modèle BIM 3D, une fois créé, est partagé avec l’ensemble des parties prenantes du projet, notamment les architectes d’intérieur, les ingénieurs et autres intervenants. Travailler à partir d’une maquette numérique simplifiée et centralisée permet à tous les acteurs d’accéder à des données précises et actualisées, facilitant ainsi la coordination et la prise de décision. Cela contribue à minimiser les erreurs, tout en optimisant le flux de travail collaboratif.

4. Simulation et validation

Une fois les éléments architecturaux de base intégrés, le modèle BIM peut être enrichi par l’ajout d’objets spécifiques tels que des meubles, des équipements ou d’autres composants standards utilisés dans l’aménagement intérieur. Ces objets sont souvent issus de bibliothèques BIM en ligne et ajoutent un niveau de détail supplémentaire à la maquette numérique, permettant de mieux visualiser l’organisation de l’espace et d’affiner la conception. Toutefois, à ce stade, le niveau de détail reste limité à des représentations simplifiées des éléments pour ne pas surcharger le modèle avec des informations techniques trop complexes.

5. Collaboration et partage des données

Le modèle BIM 3D simplifié peut ensuite faire l’objet de vérifications et d’ajustements en fonction des besoins spécifiques du projet. Bien que dans un contexte d’architecture d’intérieur, les simulations techniques complexes (comme les performances énergétiques ou les flux d’air) soient moins courantes, le modèle peut tout de même être utilisé pour vérifier la cohérence spatiale, anticiper d’éventuelles contraintes ou valider des choix esthétiques et fonctionnels. Au fur et à mesure que le projet progresse, le modèle BIM est continuellement mis à jour pour refléter les changements ou ajustements apportés au projet.

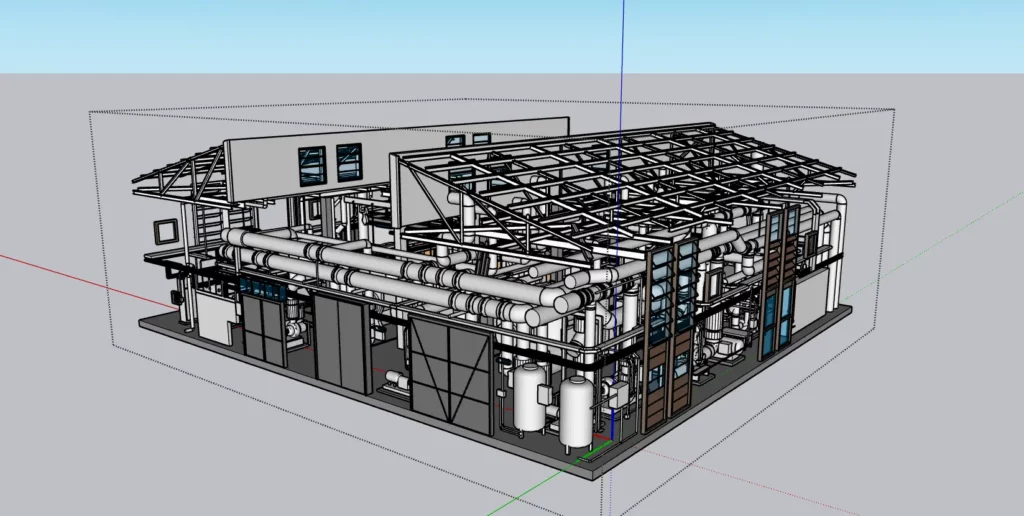

Les avantages concrets du 3D BIM pour vos projets

Même dans sa forme simplifiée, un modèle BIM 3D offre plusieurs avantages pratiques pour vos projets :

• Réduction des erreurs et meilleure coordination

Le modèle BIM 3D centralise toutes les informations, permettant aux parties prenantes de travailler sur un modèle unique. Cela réduit les erreurs entre les différents systèmes (mécaniques, électriques, plomberie) grâce à la détection des conflits avant la construction, évitant ainsi les modifications coûteuses sur le chantier.

• Optimisation des coûts et des délais

Le BIM 3D met à jour automatiquement les informations sur les matériaux, les coûts et les délais, facilitant la gestion budgétaire. Cela permet une meilleure planification des ressources et un respect accru des échéances.

• Simulation et prévision

Le modèle BIM 3D simule des éléments comme les performances énergétiques et structurelles avant la construction, permettant d’ajuster les plans pour garantir une qualité finale optimisée et une approche durable.

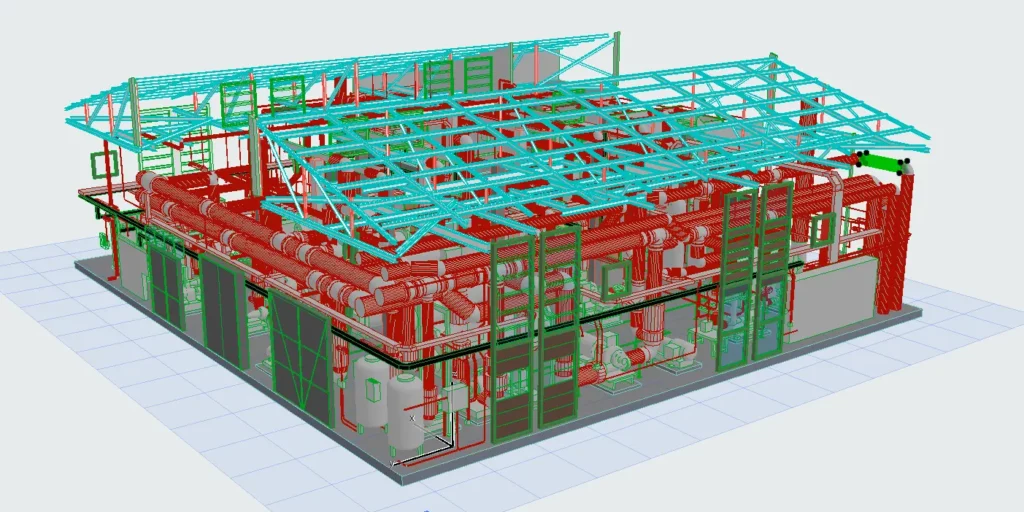

Les outils et logiciels de modélisation BIM 3D

Pour créer un modèle BIM 3D simplifié, plusieurs logiciels spécialisés sont utilisés, chacun apportant des solutions adaptées aux besoins des projets. Revit, développé par Autodesk, est souvent considéré comme l’outil de référence dans l’industrie. Sa capacité à intégrer de manière fluide les éléments architecturaux, structurels et techniques permet de modéliser avec précision tout en garantissant une compatibilité avec d’autres systèmes pour des interventions ultérieures si nécessaire.

ArchiCAD, quant à lui, est très apprécié pour sa simplicité d’utilisation et son interface conviviale, particulièrement utile pour la modélisation rapide et la visualisation des espaces. Il offre une flexibilité qui permet d’apporter des ajustements rapides aux projets.

SketchUp, connu pour sa facilité de prise en main et sa rapidité dans la création de modèles 3D, s’intègre aussi dans le flux de travail BIM. Bien qu’il soit souvent utilisé pour des esquisses ou des modélisations moins détaillées, il reste compatible avec des logiciels comme Revit grâce à des extensions spécifiques, permettant une transition fluide vers des modèles plus détaillés.

Ces outils permettent de créer des maquettes précises et évolutives, adaptées à chaque phase du projet, tout en assurant une grande efficacité et compatibilité avec les systèmes techniques.

Pourquoi choisir notre expertise pour vos projets BIM 3D ?

En choisissant notre expertise en BIM 3D, vous obtenez une maquette numérique fiable et facilement utilisable sur des logiciels comme Revit, ArchiCAD, SketchUp et autres. Nos modèles sont conçus pour être compatibles et intégrés directement dans vos outils de travail, garantissant ainsi une continuité fluide tout au long du projet.

Nous nous engageons à fournir une base solide, simplifiée, mais précise, qui facilite la coordination entre les différentes parties prenantes. Cela permet d’anticiper les problèmes et d’optimiser l’aménagement et la gestion de votre projet tout en respectant les délais et les coûts.

Nous créons des maquettes LOD 200, ce qui signifie que nous vous fournissons une représentation générale, sans les détails techniques complexes (comme les circuits électriques ou systèmes de plomberie), mais parfaitement adaptée pour l’aménagement des espaces.

Avec une approche personnalisée et un souci constant de la qualité, nous vous accompagnons à chaque étape pour maximiser la réussite de vos projets grâce à des solutions BIM 3D adaptées à vos besoins.

Le 3D BIM Model est aujourd’hui un outil incontournable pour tous les projets de construction, qu’ils soient neufs ou en rénovation. En centralisant toutes les informations sur la conception, les matériaux et la gestion des systèmes. Que ce soit pour optimiser les délais, améliorer la qualité ou anticiper les problèmes, la modélisation BIM apporte des avantages concrets à chaque étape.

Grâce à notre expertise, nous vous proposons des solutions sur mesure, que ce soit pour des services Scan to BIM, l’intégration d’objets Revit, ou pour accompagner la gestion complète de vos projets.

Si vous souhaitez en savoir plus ou discuter de vos besoins en BIM 3D, n’hésitez pas à nous contacter. Ensemble, nous pouvons donner vie à vos projets avec précision et efficacité.
